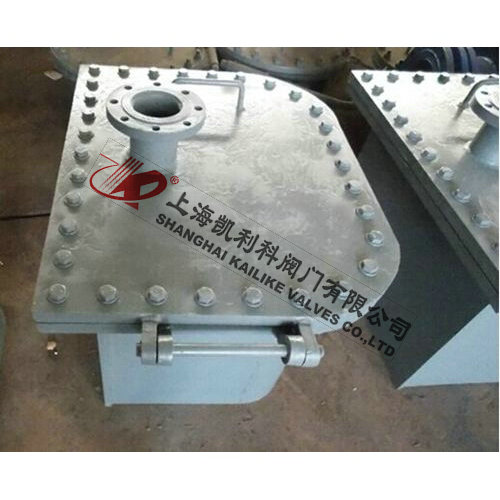

GSQ清掃孔
GSQ清掃孔是儲罐附件之一，是為了清除罐底積物而設置的。清掃孔上邊帶圓角的矩形孔，孔的高、寬均不超過1200mm，底邊與罐底平齊。清掃孔多用于大型原油和重油罐。清掃孔裝于重質油罐底部，清掃油罐進要放出污水及掃除罐內污泥。
|
產品名稱： |
清掃孔 |
產品型號： |
GSQ |
|
公稱通徑： |
DN100～DN100 |
功能作用： |
清掃 |
|
公稱壓力： |
1.6MPa |
連接方式： |
法蘭 |
|
適用溫度： |
-28ºC～+60ºC |
安裝位置： |
儲罐 |
|
閥體材質： |
鋁合金、鑄鋼、不銹鋼 |
制造標準： |
國標GB、德國DIN、美國API、ANSI |
|
適用介質： |
汽油、柴油、煤油、原油、甲苯等 |
生產廠家： |
上海凱利科閥門有限公司 |
產品說明
GSQ清掃孔是儲罐附件之一，是為了清除罐底積物而設置的。清掃孔上邊帶圓角的矩形孔，孔的高、寬均不超過1200mm，底邊與罐底平齊。清掃孔多用于大型原油和重油罐。清掃孔裝于重質油罐底部，清掃油罐進要放出污水及掃除罐內污泥。
規(guī)格圖號
|
規(guī)格 |
圖號 |
重量（kg/臺） |
|
DN50A帶放水管清掃孔 |
GSQ-50A |
182 |
|
DN80B帶放水管清掃孔 |
GSQ-80B |
184 |
|
DN100C帶放水管清掃孔 |
GSQ-100C |
185 |
|
H500×700清掃孔 |
GSQ-00 |
135 |
外形結構圖
主要外形尺寸
|
規(guī)格 |
d |
D |
D1 |
L |
n |
|
DN50A帶放水管清掃孔 |
Φ51 |
Φ125 |
Φ160 |
135 |
4 |
|
DN80B帶放水管清掃孔 |
Φ81 |
Φ160 |
Φ195 |
150 |
8 |
|
DN100C帶放水管清掃孔 |
Φ100 |
Φ180 |
Φ215 |
160 |
8 |
|
H500×700清掃孔 |
不帶放水管，其它尺寸見圖 |
聲明：【GSQ清掃孔】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GSQ清掃孔產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
